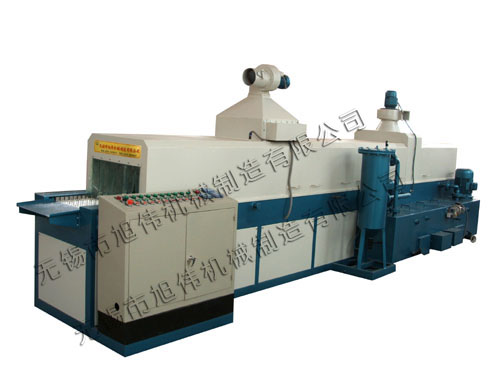

产品用途：
该设备采用链传动网带进行输送，网带可根据工件要求进行选择，采用变频调速；
具有清洗、吸雾、漂洗、吹干、烘干等功能；
设备可根据用户要求配袋式精过滤器自动排渣系统；
小轴采用加重型
产品描述：
1.工艺流程：人工上料→清洗→吸雾→漂洗→压缩空气吹水→热风吹干→烘干→人工下料；
2. 设备由机体、机架、水箱及过滤系统、喷淋系统、吸雾系统、压缩空气吹水系统、输送系统、热风烘干系统、电器控制系统等组成。
产品规格：
|
型号规格
主要参数
|
SQX40-Ⅲ
|
SQX50-Ⅲ
|
SQX60-Ⅲ
|
SQX70-Ⅲ
|
SQX80-Ⅲ
|
SQX90-Ⅲ
|
SQX100-Ⅲ
|
|
可通过零件宽度(A)
|
400mm
|
500mm
|
600mm
|
700mm
|
800mm
|
900mm
|
1000mm
|
|
可通过零件高度(B)
|
250mm
|
350mm
|
460mm
|
560mm
|
660mm
|
760mm
|
800mm
|
|
装料高度(C)
|
850mm
|
1060mm
|
|
清洗压强
|
3kgf/m2
|
3kgf/m2
|
5 kgf/m2
|
|
清、漂洗温度
|
从室温至80℃连续可调，清洗液温度自动控制
|
|
水箱加热方式
|
电加热或蒸汽加热
|
|
输送速度
|
0.18—1.8m/min（无级可调）
|
|
输送网带承载能力
|
300kg/cm2
|
700kg/cm2
|
1000kg/cm2
|
|
水泵流量
|
30*2m3/h
|
60 *2m3/h
|
100*2m3/h
|
|
水箱加热蒸汽耗量
|
0.2t/h
|
0.6t/h
|
1.2t/h
|
|
烘干加热蒸汽流量
|
0.2t/h
|
0.4t/h
|
--------
|
|
吹干压缩空气耗气量
|
90m3/h
|
120 m3/h
|
150 m3/h
|
|
水箱容积
|
350*2L
|
1000*2L
|
2000*2L
|
|
总功率
|
水箱电加热、电烘干
|
72Kw
|
231Kw
|
364Kw
|
|
水箱蒸汽加热、蒸汽烘干
|
10Kw
|
25Kw
|
48Kw
|
|
水箱蒸汽加热、电烘干
|
30Kw
|
63Kw
|
112Kw
|
|
总重量
|
4700kg
|
5200kg
|
6500kg
|
7500kg
|
7900kg
|
7800kg
|
8900kg
|
|
外形尺寸（mm）
|
L
|
6500
|
6500
|
8500
|
7500
|
8900
|
11000
|
11000
|
|
B
|
1300
|
1400
|
2300
|
2400
|
2500
|
2600
|
2700
|
|
H
|
2200
|
2200
|
2800
|
2900
|
2900
|
3100
|
3200
|
备注信息：
1.由于此设备为非标产品，上表参数仅供参考，可按照客户的具体要求更改；
2.为提高性能，本产品规格可能会变更，恕不相告。
